articulation renforcée NSM-R pour clic-clac (la paire)
SEDAC-MERAL

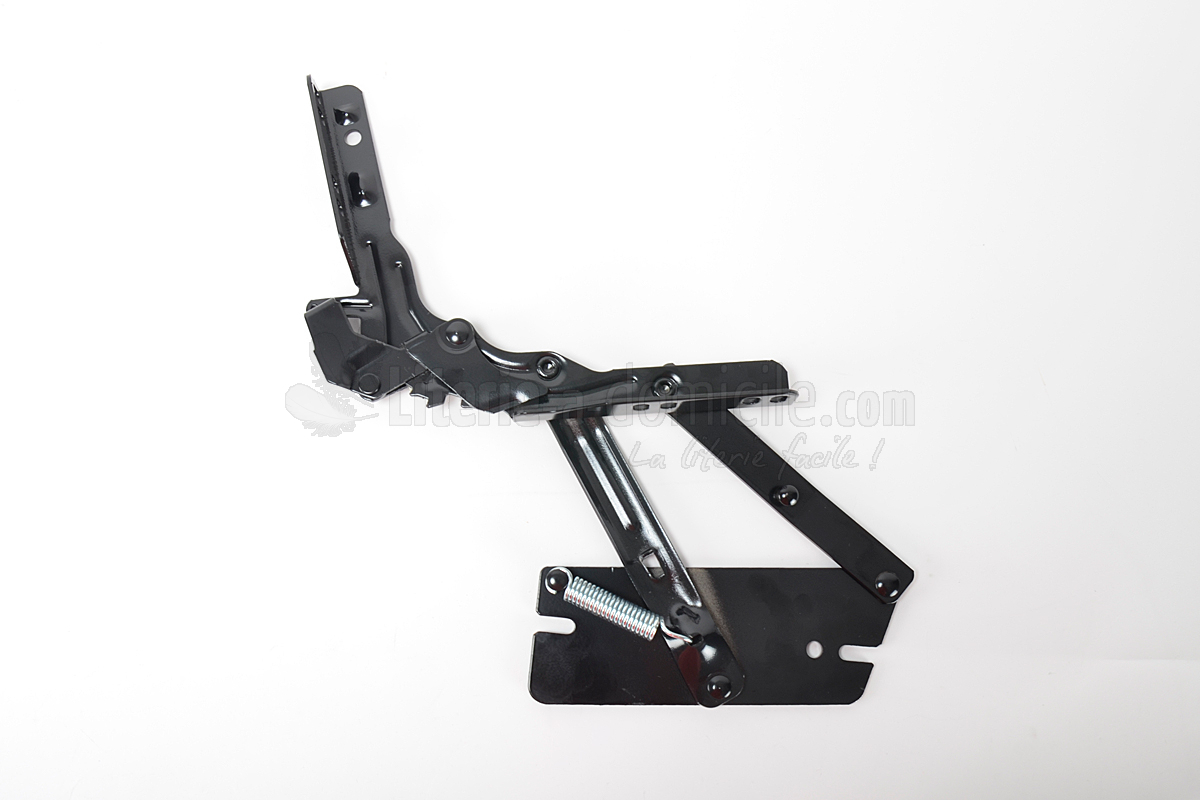

L'articulation de clic-clac NSM-R 3 positions est une version renforcée de la NSM. Elle est destinée au remplacement d'une articulation de même modèle.
si vous souhaitez remplacer une NSM par une NSM-R vous devrez réaliser 6 perçages à l'intérieur de la caisse de votre clic-clac (voir instructions plus bas).
Avantages de l'articulation NSM-R par rapprt à la NSM :
- platine de fixation plus grande
- bras arrière en acier 4 mm
- butée supplémentaire qui limite la rotation à 90°
vendu par paire droite/gauche
- pièce d'origine
- peut remplacer une NSM avec une adaptation (voir ci-dessous)

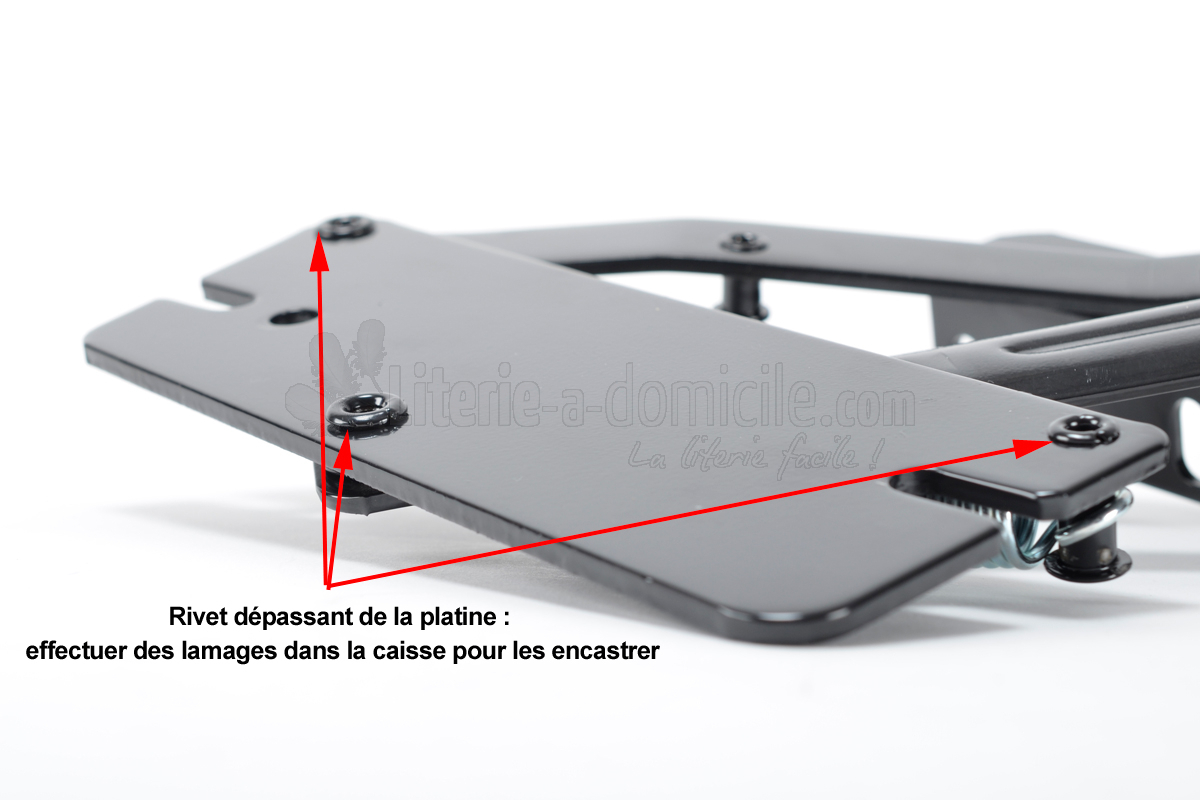

même si les points de fixations de la NSM-R sont strictement identiques à ceux de la NSM, son installation à la place d'une NSM demande une adaptation de la caisse du clic-clac. Les rivets de fixation des bras et du ressort dépassent à l'arrière de la platin. Ils forment 3 "bosses" qui doivent être encastrées de façon à ce que la platine repose bien à plat à l'intérieur de la caisse du clic-clac. Pour cela, il faut percer des lamages Ø 15 mm, dans la caisse à l'emplacement de ces rivets (lamage = trou non-débouchant).
- 3 positions
- par vis à métaux (non fournies)
- platine : 78 mm x 208 mm
- acier
- époxy noir
- 1 an
